Projeto

• O Sistema de Calibração Automática por Irradiação PM9102 baseia-se na utilização de uma fonte gama selada de radionuclídeo ^137Cs com atividade máxima de até 20 Ci (tipo determinado pelas especificações do cliente)
• A unidade utiliza um sistema de irradiação com um irradiador fixo e um sistema de posicionamento linear da mesa cirúrgica (LPS).
• A unidade fornece radiação contínua em uma faixa específica de taxas de dose de radiação gama, utilizando uma única fonte, dois atenuadores e distância variável entre a fonte e o detector do instrumento em teste.
• O operador controla a seleção dos atenuadores, a abertura do obturador do colimador do irradiador e o posicionamento do dispositivo em teste no feixe de radiação remotamente, a partir do painel de controle ou de um painel de controle virtual em um computador.
• A unidade está equipada com um sistema de alinhamento a laser para o dispositivo em teste na mesa cirúrgica.
• Um sistema de videovigilância monitora as leituras dos instrumentos na mesa cirúrgica (opcionalmente, o monitoramento da posição da mesa cirúrgica pode ser feito com uma trena).
• A fonte, inserida no plugue do irradiador, é transportada em um contêiner de transporte padrão (especificado na fase de projeto).
• As fontes são transferidas do contêiner de transporte para o dispositivo de colimação do irradiador sem a necessidade de um contêiner de transferência diretamente para o irradiador.

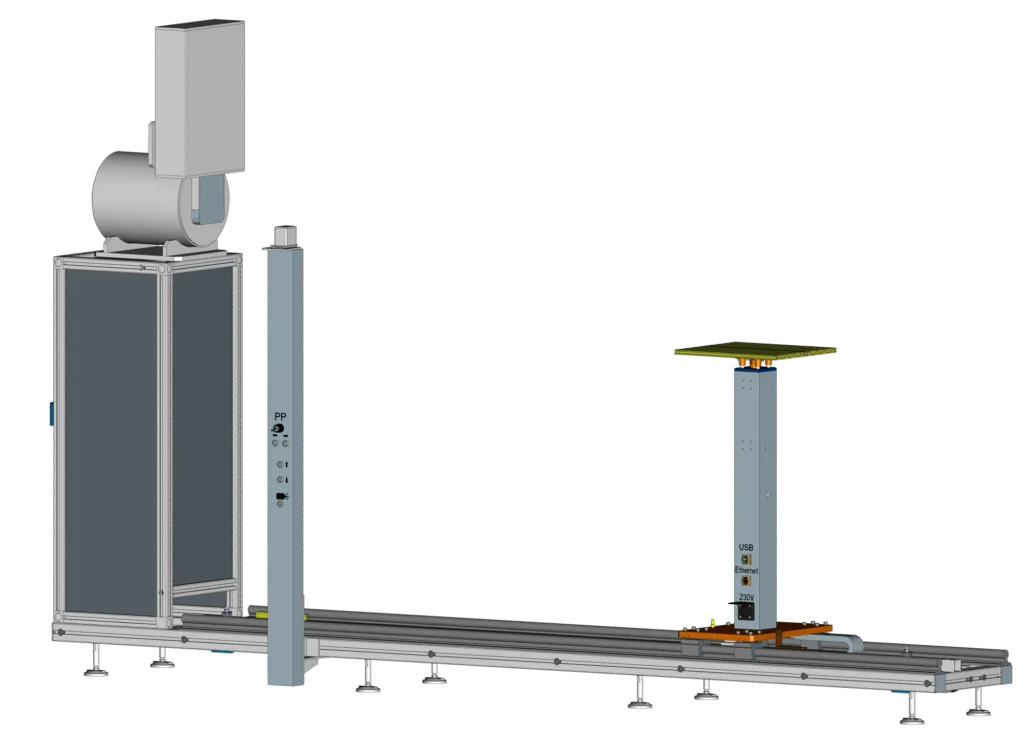

• A unidade é desmontável e consiste em quatro partes principais: um conjunto de rolamentos com trilhos-guia, uma plataforma com mesa cirúrgica, uma estrutura para o irradiador e um dispositivo de colimação.
• A estação de controle está localizada na estrutura do irradiador, abaixo do colimador.
• A estrutura de suporte possui apoios com altura ajustável.
• O controle vertical da mesa cirúrgica é feito por um acionamento elétrico.
• A plataforma LPS está equipada com portas Ethernet, USB e RS485, além de uma fonte de alimentação de 230 V.
